パネル一体型モーションコントローラ

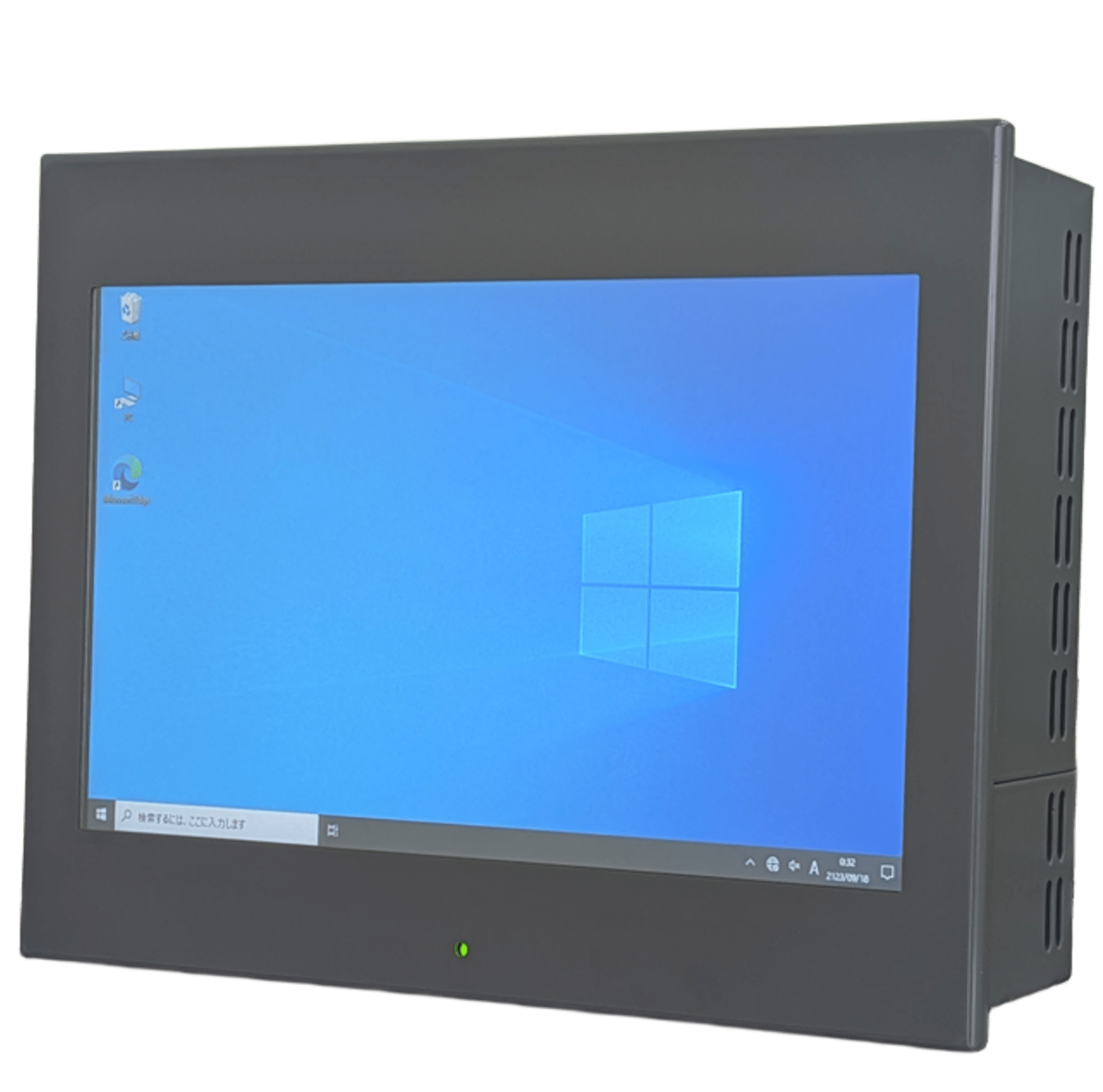

Typhoon10

Typhoon10はFA業界に最適な機能・性能を搭載したオールインワン型モーションコントローラです。
過酷な現場環境に耐えうる堅牢性と、あらゆるFA装置の自動化に対応した機能を搭載。
また高性能CPUの搭載により汎用的なWindows実行環境が実現されました。タッチパネルディスプレイ
によるHMI機能に加えて、インターネット接続するIoT端末としての可能性も拡がりました。

　特長

1.　PLC + Motion Engine + HMI = Typhoon10！

Windows 10
Typhoon10は、PLC機能と三明オリジナルモーションエンジン、タッチパネル液晶ディスプレイ、そして標準的なPCと同等のWindowsアプリケーションソフトウェア実行機能を備えています。
シーケンス制御、I/O制御、モータ軸制御、マンマシンインターフェイス処理、さらにインターネット接続によるIoT端末処理がすべてこれ一台で完結できるオールインワン型コントローラです。

2.　過酷なFA環境に耐える堅牢性

Typhoon10は、ハードディスクレス＆ＦＡＮレス構造。過酷なFA環境でも安定した耐久性を発揮します。
・ハードディスクレスだから、振動環境でも安心・安全！
・FANレスだから、保守・メンテ性向上！省電力化も実現。

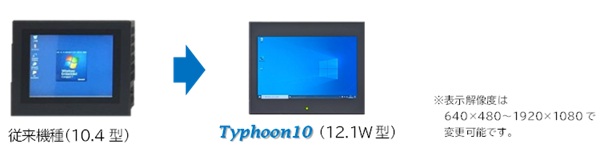

3.　ワイド液晶による高精細な画面表示

従来機種と同一の外形寸法でありながら、液晶画面が12.1W（ワイド）型に拡張されました。
最大1920×1080ピクセルの高精細な画面表示を実現します。
Windows10

4.　Windows環境でHMI／モーションソフトウェア開発

Typhoon10は、Windows 10 IoT Enterprise 2021 LTSCを搭載。
アプリケーションソフトウェアはMicrosoft Visual Studioなど、標準的なPCと
共通の開発環境で構築可能なため、ソフトウェア設計資産の活用が容易です。
（※アプリケーションソフトウェアの構築は弊社で承ります。随時ご相談ください。）

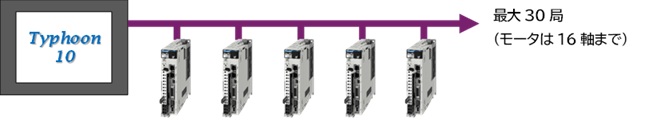

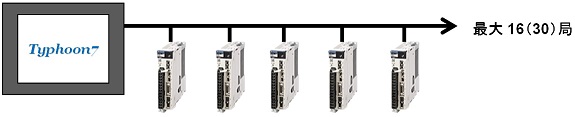

5.　簡単、省配線で高速通信に対応

フィールドネットワークとしてMECHATROLINK-Ⅲを標準搭載し、最小伝送周期0.5msecの高速通信を実現。
Windows10

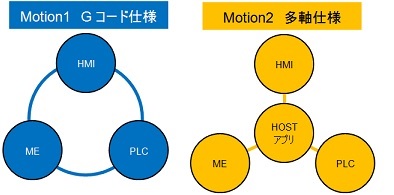

6.　2種のモーションエンジンを搭載

サーボ6軸以下のシステムに適したGコード仕様と、サーボ7軸以上の制御に適した多軸仕様を用意。
お客様用途に適した仕様を選択いただけます。
Windows10

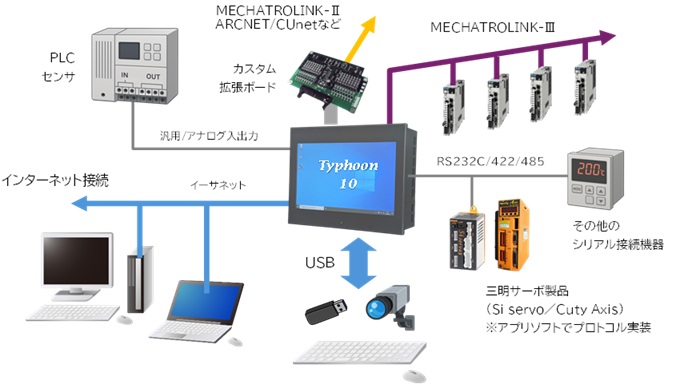

7.　多様な周辺機器接続インターフェイス

Typhoon10は、一般的なPCが備えるイーサネット、USBポートに加えてRS232/422/485シリアル通信によるモータ制御
にも対応。さらに、その他のインターフェイスについてもカスタム拡張ボードで対応可能です。

Windows10

　仕様　－　Specifications

　一般仕様

項目 仕様
周囲温度  動作温度 ０～５０℃
保存温度 －２０～７０℃
湿度 １０～８５％RH以下（結露なきこと）
電源 ＡＣ８５　～　２６４Ｖ
雰囲気 腐食性ガス、じんあい等なきこと
冷却 自然空冷

　機能仕様

項目 仕様
ＣＰＵ Ｉｎｔｅｌ　Ｃｅｌｅｒｏｎ　Ｎ３３５０　１．１ＧＨｚ
ＯＳ Ｗｉｎｄｏｗｓ　１０　ＩｏＴ　
Ｅｎｔｅｒｐｒｉｓｅ　ＬＴＳＣ　２０２１
メモリ ｅＭＭＣ ６４ＧＢ
ＬＰＤＤＲ４ｘー３２００ ４ＧＢ
表示 ＴＦＴ液晶パネル
タッチパネル アナログ抵抗膜方式
カレンダ時計 ±２６０秒/月
音声 なし
インターフェイス フィールドネットワーク ＭＥＣＨＡＴＲＯＬＩＮＫーⅢ
イーサネット １０００ＢＡＳＥ－Ｔ（１ポート）
ＵＳＢ ＵＳＢ２．０ホスト（１ポート　ＨＵＢ拡張可）
記憶域クラス、マウス、キーボード対応
シリアル ＲＳ２３２Ｃ、ＲＳ４２２／４８５（選択切替）
拡張バス 専用バス（1スロット）
汎用入力／出力ポート ８点／８点

　モーション仕様（Ｇコード仕様）

項目 仕様
最大制御軸数 １６軸
伝送周期 ０．５msec、１msec、２msec、４msec
（スレーブ局数に依存）
制御方式 位置制御
速度制御・トルク制御（多軸仕様のみ）
動作プログラム Ｇコード、条件分岐マクロ機能
多軸モーションI/F
自動送り 位置決め（早送り）、直線補間（最大１６軸）、円弧補間（選択２軸）
ヘリカル補間
手動送り 手動送り（ＪＯＧ）、ステップ送り、原点復帰、
手動パルサ（２ｃｈ）
指令単位 ｐｕｌｓｅ
最大指令値 ±２，１４７，４８３，６４７
指令速度単位 ｐｕｌｓｅ／ｓｅｃ
加減速機能 直線、非対称、Ｓ字、指数
オーバライド機能 早送りオーバライド（０～１００％）１６段階
切削送りオーバライド（０～１５０％）１６段階
手動オーバライド（０～１００％）１６段階
補正機能 バックラッシ補正、ピッチエラー補正
保護機能 ソフトウェアＯＴ

　モーション仕様（多軸仕様）

項目 仕様
最大制御軸数 １６軸
伝送周期 １msec（１～７局）、２msec（８～１５局）、４msec（１６～３０局）
指令方式 位置指令、速度指令、トルク指令、インバータ指令
送り 位置決め、直線補間（同時１６軸）、円弧補間（選択２軸）
ヘリカル補間、定速送り、原点復帰、手動パルサ（２ＣＨ）
指令単位 ｐｕｌｓｅ
最大指令値 ±２１４７４８３６４７
指令速度単位 ｐｕｌｓｅ／ｓｅｃ
加減速機能 直線、非対称、Ｓ字、指数
補正機能 バックラッシ補正、ピッチエラー補正

　PLC仕様

項目 仕様
プログラム容量 ６５，０００ステップ
演算処理速度 基本命令　０．５μｓ／ステップ
コンスタントスキャン １～５００ms（１ms単位）
基本命令／応用命令 ２４種類／８３種類
入力／出力 １０２４点／１０２４点
内部リレー １６０００点
タイマ／カウンタ １０２４点／１０２４点
データレジスタ １４０００ワード
※本仕様の内容は製品改良のため予告無しに変更する場合があります。
